无荧光/拉曼等级氟化钙

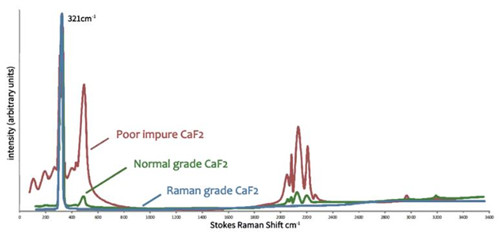

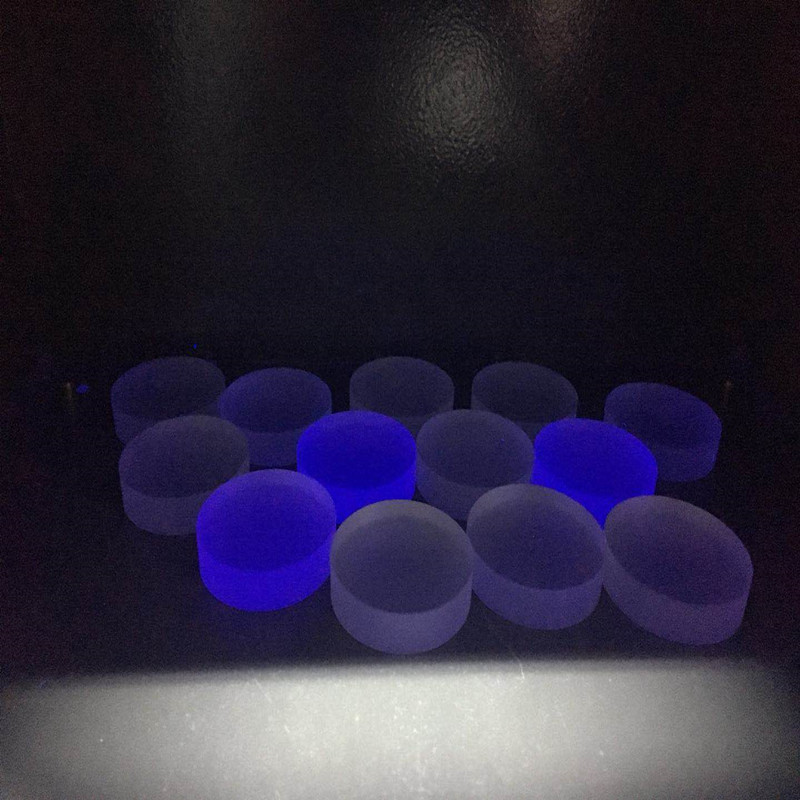

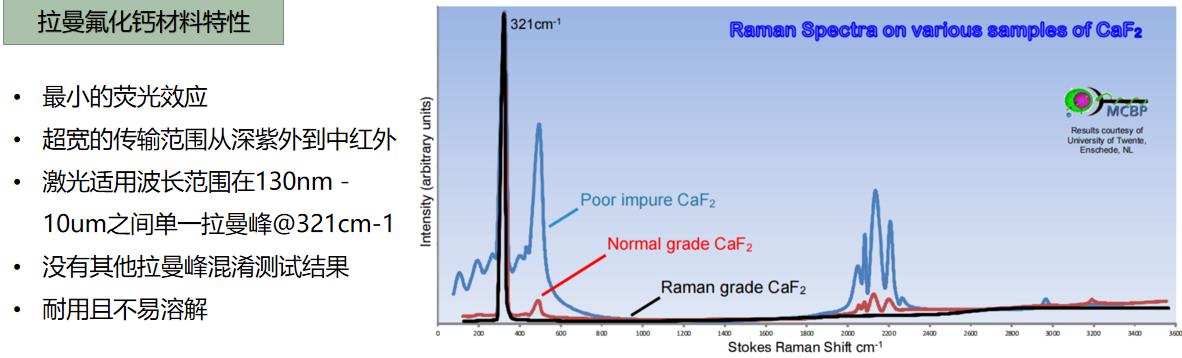

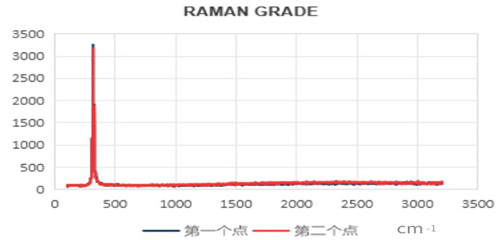

拉曼级氟化钙（CaF₂）是一种专为高精度光谱分析与激光应用设计的高纯度光学晶体。其核心特性包括最小的荧光效应，可显著降低背景噪声，确保信号清晰；具备超宽的透射范围，从深紫外至中红外（约130 nm – 10 μm），尤其适用于激光适用波长范围在130nm -10um之间的光学系统。在拉曼光谱应用中，该材料仅呈现单一拉曼峰@321cm⁻¹，无其他杂峰干扰，极大提高了测试结果的准确性与可靠性。此外，CaF₂晶体耐用且不易溶解，化学稳定性高，适于严苛环境。
在应用方面，拉曼级CaF₂广泛用于红外光学元件、深红外光谱分析、紫外激光传输窗口及外延基片等领域，成为紫外到中红外波段高性能光学系统中不可或缺的关键材料。
| 材料数据表Material Data | |
| 光学特性Optical Properties | |
| 透过范围Transmission Range | 0.13-10μm(注:IR等级将在IR范围外限制性能) |
| 透过率Transmittance | >94%@193nm-7.87μm |
| 折射率Refractive Index | 1.39908@5μm |
| 反射损耗Reflection Loss | 5.4%@5μm(both surfaces) |
| 吸收系数Absorption Coefficienet | 7.8×10⁻⁶ cm⁻¹ @2.7μm |
| 结构Structure | Cubic Crystal System |
| 解离面Cleavage Planes | <111> |
| 物理特性Physical Properties | |
| 密度Density[g/cm3] | 3.18g / cc |
| 熔点Melting Point [℃] | 1360℃ |
| 热导率ThermalConductivity [W/(m×K)] | 9.71 @ 293K |
| 热膨胀系数Thermal Expansion [10-6/K] | 18.55×10⁻⁶ /°C |
| 努氏硬度Knoop Hardness [kg/mm2] | Knoop 158.3 (100) |
| 比热容Specific Heat Capacity [J/(kg×K)] | 854J kg⁻¹ K⁻¹ |
| 介电常数Dielectric Constant | 6.76 at 1MHz |
| 杨氏模量Young's Modulus (E) [GPa] | 75.8GPa |
| 剪切模量Shear Modulus(G) [GPa] | 33.77GPa |
| 体积模量Bulk modulus(K) [GPa] | 82.71 GPa |
| 泊松系数Poisson Coefficient | 0.26 |
| 化学特性Chemical Properties | |
| 化学特性Chemical Properties | 0.0017g / 100g with，20°C |
| 分子量Molecular Weight / g/mol | 78.08 |
| 用途 | 相关行业 |
| 光学应用 | 备激光器的工作材料；光学玻璃、光学镜片等光学元件 |
| 电子器件制造 | 制造电子元器件，如电容器、压电晶体等 |
| 医疗领域 | 无用于制备医疗诊断和治疗中使用的光学仪器和设备 |
| 环境监测 | 检测水体中的污染物 |
| 定制规格 | |
| 材料名称Material | Raman Grade CaF2 |

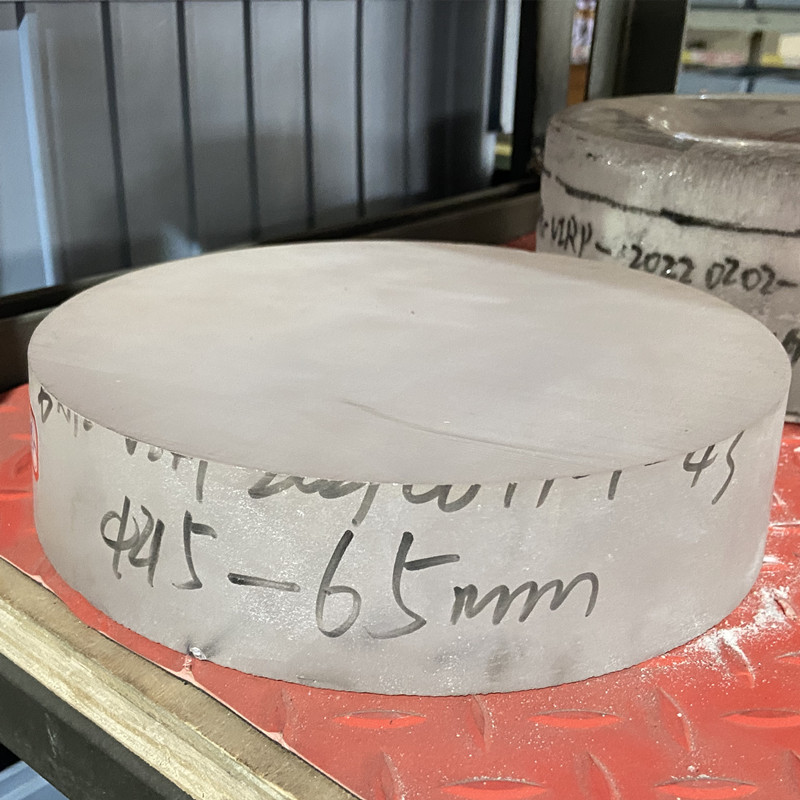

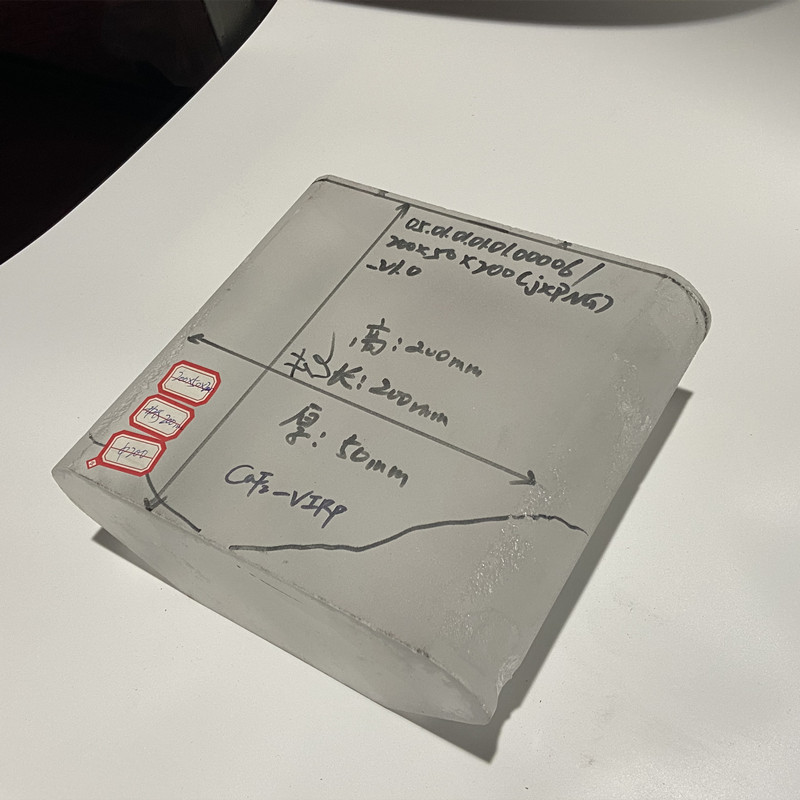

| 可提供尺寸Available size | 3-200mm |
| 材料等级Material Grade | Raman Grade |
| 透过范围Transmittance range | 0.13-10μm |
| 晶体结构Crystal Structure | Monocrystalline |
| 晶向Orientation | <111>，<110>，<100>，<001>，<220> |

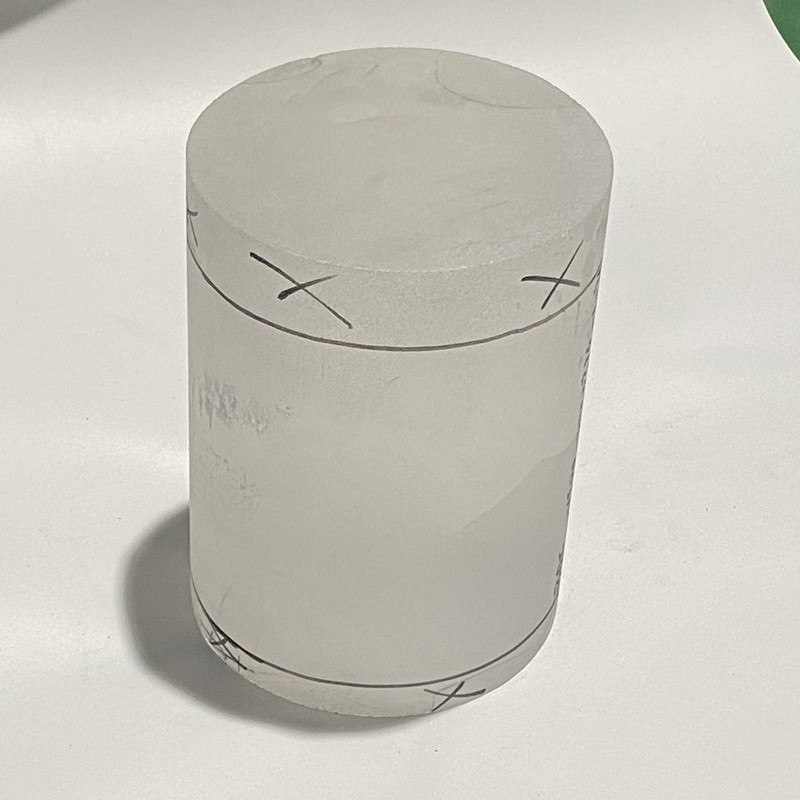

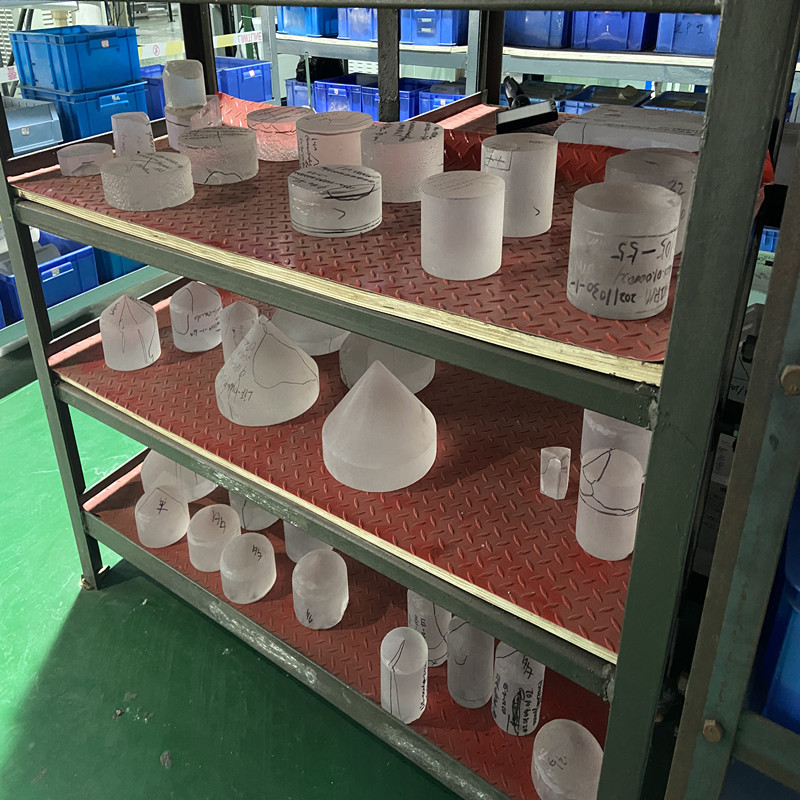

| 毛坯形状Blank shape | Round，rectangular，wedge，lens，step drilled，special-shape |
氟化钙窗口片适用范围
1、激光系统：如激光器，因为它具有低吸收和高损伤阈值的特性。
2、光谱和荧光成像：在紫外、可见光和红外波长范围内是透明的，因此适用于涉及多波段的应用。
3、成像应用：由于其折射率对波长非常稳定，具有极低的色差，非常适用于成像应用。
氟化钙窗口片硬度
氟化钙窗口片的硬度较高，其努氏硬度为158.3。这意味着它具有较好的抗机械冲击和热冲击能力。
氟化钙窗口片是什么
是一种高透明性的窗户材料，主要由氟化钙晶体组成。它具有优良的透光性能和抗光学散射能力，能够有效地将外界光线传递到室内，同时最大限度地降低光线的损失。其透明度可以与玻璃相媲美，但相比之下，它更轻巧、更坚固，具有更好的耐热性和耐化学性。
在建筑和科学领域中具有广泛的应用。在建筑领域，它常被用作落地窗、天窗或观景窗的材料，提供宽阔的视野，使室内更加明亮。在科学研究领域，它常被用于激光实验室、光谱分析室等场合，其优异的透明性和抗光学散射能力使得科学家可以更准确地观察和分析材料的光学性质。
氟化钙是沉淀吗
是沉淀
氟化钙化学式是什么
CaF2
氟化钙透镜加工工艺
1、原料选择：选择合适的氟化钙原料，要求具有高纯度、高密度、高透光性等特性。
2、制备：将氟化钙原料进行高温处理和降温处理，以保证透镜坯的化学稳定性和机械稳定性。
3、加工：使用精密的CNC车床或切削机进行透镜的精密加工，包括粗加工和精加工。
4、抛光：对透镜进行抛光处理，去除表面粗糙的部分，提高透光率和表面光滑度。
5、检验：对加工完成的透镜进行光学性能和外观质量的检验，确保符合要求。
氟化钙透镜温度特性
具有较低的温度系数，这意味着它的折射率随温度变化相对较小。这种特性使得氟化钙透镜在温度变化的环境中能保持相对稳定的光学性能。
氟化钙透镜对紫外线的吸收作用
在紫外到中红外（250nm~7um）的波长范围内具有较高的透过率，因此它不吸收紫外线。然而，对于某些特定的光谱范围，氟化钙透镜可能需要镀膜以增加透过率和减少反射。
氟化钙透镜与光学玻璃有什么区别
1、材料性质：氟化钙透镜由氟化钙晶体制成，而光学玻璃是一种特殊类型的玻璃，通常是无色透明的高质量玻璃。
2、透过率：氟化钙透镜在紫外到中红外的波长范围内具有较高的透过率，这使得它在一些特定应用中具有优势。光学玻璃也可以具有高透过率，但具体取决于玻璃的类型和成分。
3、折射率：氟化钙透镜的折射率通常较低，而光学玻璃的折射率可以根据需要进行调整。折射率的差异会影响透镜的成像性能和光路设计。
4、温度特性：氟化钙透镜具有较低的温度系数，这意味着它的折射率受温度变化影响较小。相比之下，光学玻璃的温度系数可能较高，因此在温度变化较大的环境中使用时需要考虑其影响。
氟化钙双凸透镜的作用
作用主要体现在成像、扩束或缩束，以及会聚光线等方面。它可以将准直光束聚焦或者将点光源准直。此外，由于氟化钙在紫外和红外光谱范围具有很高的透过率，并且具有极高的损伤阈值，使其在激光行业得到广泛的应用。
