硫化锌窗口片（圆形）

硫化锌圆形窗口片用作电子传感器或外在环境的检测器的保护窗。形状为圆形，用于分隔仪器的内部与外部，保护内部的器件其。特点为低吸收度、低散射度以及坚硬并耐冲击。它可以在可见光和红外方面具有高透射率，使它成为具有可见光和中波或长波红外传感器的系统的理想选择。硫化锌圆形窗口片具有多种尺寸和规格，以满足不同的应用需求。微米光学可提供不同类型窗口片如圆形、矩形、楔形、开孔和台阶片等。其可镀反射膜、减反膜、滤光膜、分光膜、偏振膜和金属化等膜系，本司拥有光学精密加工设备和专业检测设备,包括超精密金刚石单点车、轮廓仪测量与分析(泰勒·霍普森)、ZYGO 平面/球面干涉仪、富士干涉仪、分光光度计、偏心仪、测角仪等。

我要定制在线咨询

价格
发票
品质
货期
物流
收货
退换货
定制

具体产品价格在线留言或咨询获取，保证给您一个满意的价格。

所有产品均提供发票，税点是13个点

产品入库前都经过多次检测，质量有保证，请放心使用。

现货产品，48小时内发出。非现货或定制产品请咨询。

国内产品均为顺丰速运物流，以短的时间让您收到货。

产品收货时，请先确保产品包装盒的完整性，如果外观有严重损坏，为保证您的权益，请拒收并联系我们，我们尽快为您处理。

光学产品属于特殊用品，若非产品本身质量问题，不予退换；

如您需要定制或批量请在线联系我们，我们会给您一个优惠的价格。

	直径(mm)	厚度(mm)	光洁度	PV@632.8nm	平行度	倒边(mm)
	筛选重置 76.2 63.5 50.8 50 38.1 32 25.4 20 19 15 13 12.7 12.5 12 10	筛选重置 8 6 5 4 3 1 2	筛选重置 60-40	筛选重置 λ/4	筛选重置 3′	筛选重置 0.35
更多参数+ 收回	76.2	8	60-40	λ/4	3′	0.35
Φ76.2mm，厚度8mm，硫化锌圆形窗口片产品编码：PZS01H002 直径(mm)：76.2 厚度(mm)：8 光洁度：60-40 PV@632.8nm：λ/4 平行度：3′ 通光口径：>90% 基底材料：硫化锌直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 透过范围：0.37-14μm 倒边(mm)：0.35 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	76.2	6	60-40	λ/4	3′	0.35
Φ76.2mm，厚度6mm，硫化锌圆形窗口片产品编码：PZS01H001 直径(mm)：76.2 厚度(mm)：6 光洁度：60-40 PV@632.8nm：λ/4 平行度：3′ 通光口径：>90% 基底材料：硫化锌直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 透过范围：0.37-14μm 倒边(mm)：0.35 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	63.5	8	60-40	λ/4	3′	0.35
Φ63.5mm，厚度8mm，硫化锌圆形窗口片产品编码：PZS01G002 直径(mm)：63.5 厚度(mm)：8 光洁度：60-40 PV@632.8nm：λ/4 平行度：3′ 通光口径：>90% 基底材料：硫化锌直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 透过范围：0.37-14μm 倒边(mm)：0.35 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	63.5	6	60-40	λ/4	3′	0.35
Φ63.5mm，厚度6mm，硫化锌圆形窗口片产品编码：PZS01G001 直径(mm)：63.5 厚度(mm)：6 光洁度：60-40 PV@632.8nm：λ/4 平行度：3′ 通光口径：>90% 基底材料：硫化锌直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 透过范围：0.37-14μm 倒边(mm)：0.35 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	50.8	6	60-40	λ/4	3′	0.35
Φ50.8mm，厚度6mm，硫化锌圆形窗口片产品编码：PZS01F015 直径(mm)：50.8 厚度(mm)：6 光洁度：60-40 PV@632.8nm：λ/4 平行度：3′ 通光口径：>90% 基底材料：硫化锌直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 透过范围：0.37-14μm 倒边(mm)：0.35 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	50.8	5	60-40	λ/4	3′	0.35
Φ50.8mm，厚度5mm，硫化锌圆形窗口片产品编码：PZS01F014 直径(mm)：50.8 厚度(mm)：5 光洁度：60-40 PV@632.8nm：λ/4 平行度：3′ 通光口径：>90% 基底材料：硫化锌直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 透过范围：0.37-14μm 倒边(mm)：0.35 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	50.8	4	60-40	λ/4	3′	0.35
Φ50.8mm，厚度4mm，硫化锌圆形窗口片产品编码：PZS01F013 直径(mm)：50.8 厚度(mm)：4 光洁度：60-40 PV@632.8nm：λ/4 平行度：3′ 通光口径：>90% 基底材料：硫化锌直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 透过范围：0.37-14μm 倒边(mm)：0.35 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	50.8	3	60-40	λ/4	3′	0.35
Φ50.8mm，厚度3mm，硫化锌圆形窗口片产品编码：PZS01F012 直径(mm)：50.8 厚度(mm)：3 光洁度：60-40 PV@632.8nm：λ/4 平行度：3′ 通光口径：>90% 基底材料：硫化锌直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 透过范围：0.37-14μm 倒边(mm)：0.35 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	50	1	60-40	λ/4	3′	0.35
Φ50mm，厚度1mm，硫化锌圆形窗口片产品编码：PZS01F011 直径(mm)：50 厚度(mm)：1 光洁度：60-40 PV@632.8nm：λ/4 平行度：3′ 通光口径：>90% 基底材料：硫化锌直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 透过范围：0.37-14μm 倒边(mm)：0.35 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	50	3	60-40	λ/4	3′	0.35
Φ50mm，厚度3mm，硫化锌圆形窗口片产品编码：PZS01F010 直径(mm)：50 厚度(mm)：3 光洁度：60-40 PV@632.8nm：λ/4 平行度：3′ 通光口径：>90% 基底材料：硫化锌直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 透过范围：0.37-14μm 倒边(mm)：0.35 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准

材料数据表Material Data
物理特性Physical Properties	CVD 硫化锌	多光谱 CVD 硫化锌
密度Density[g/cm3]	4.09	4.09
电阻率Resistivity[Ω.cm]	～1012	～101.3
熔点Melting Point [℃]	1827
化学纯度Chemical purity[%]	99.9996	99.9996
热膨胀叙述Thermal Expansion [1/K]	6.610-6@273k 7.310-6@373k	6.310-6@273k 7.010-6@373k
热导率ThermalConductivity [J/k.m.s]	16.7@298k	27.2@298k
比热容Specific Heat Capacity [J/g.K]	0.469@298k	0.515@298k
努氏硬度Knoop Hardness [kg/mm2]	200-235	160
抗弯曲强度Bending strength [Mpa]	103
杨氏模量Young's Modulus [GPa]	74.5	74.5
泊松系数Poisson's coefficient	0.29	0.29
光学特性Optical Properties
透过范围Transmission Range	1-14μm	0.37-14μm
折射率不均匀性Refractive index in homogeneity[△n/n]	<7.3*10-4@10.6μm	<0.2*10-4@632.8nm
吸收系数Absorption coefficient [1/cm]	0.2@10.6μm	0.2@10.6μm
热光系数Thermal light coefficient[1/k,298-358k]	4.610-5@1150nm 4.310-5@3390nm 4.1*10-5@10.6μm	5.4310-5@632.8nm 4.2110-5@1150nm 3.87*10-5@3390nm

CVD 硫化锌
波长Wavelength(nm)	折射率Refractive index(n)	波长Wavelength(nm)	折射率Refractive index(n)
620	2.355	9800	2.203
1000	2.292	10600	2.192
3800	2.253	11400	2.18
5000	2.246	12200	2.167
7000	2.232	13800	2.132
9000	2.212	14200	2.126

多光谱 CVD 硫化锌
波长Wavelength(nm)	折射率Refractive index(n)	波长Wavelength(nm)	折射率Refractive index(n)
400	2.545	8000	2.223
1010	2.292	9000	2.213
2060	2.264	10000	2.201
3500	2.255	11250	2.183
4500	2.25	12000	2.171
5000	2.247	13000	2.153

硫化锌窗口片（圆形）

技术参数

材料数据

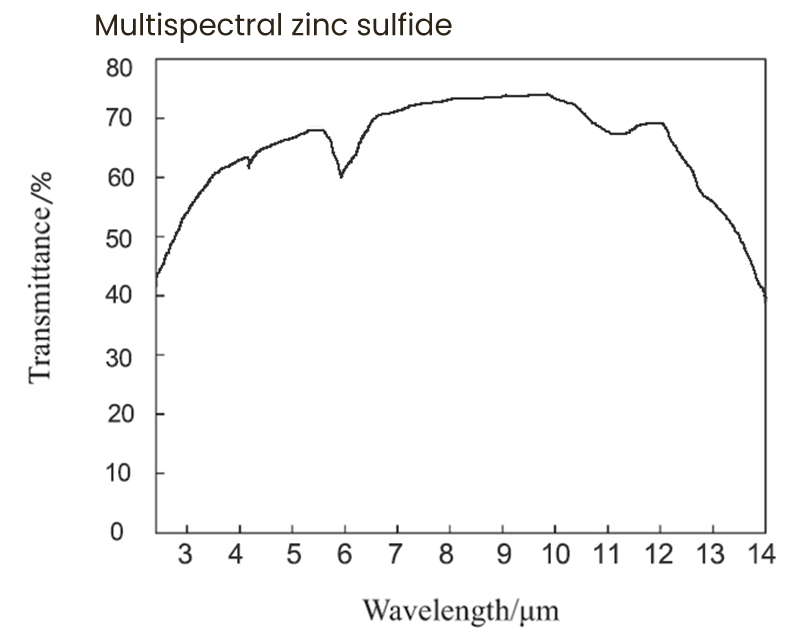

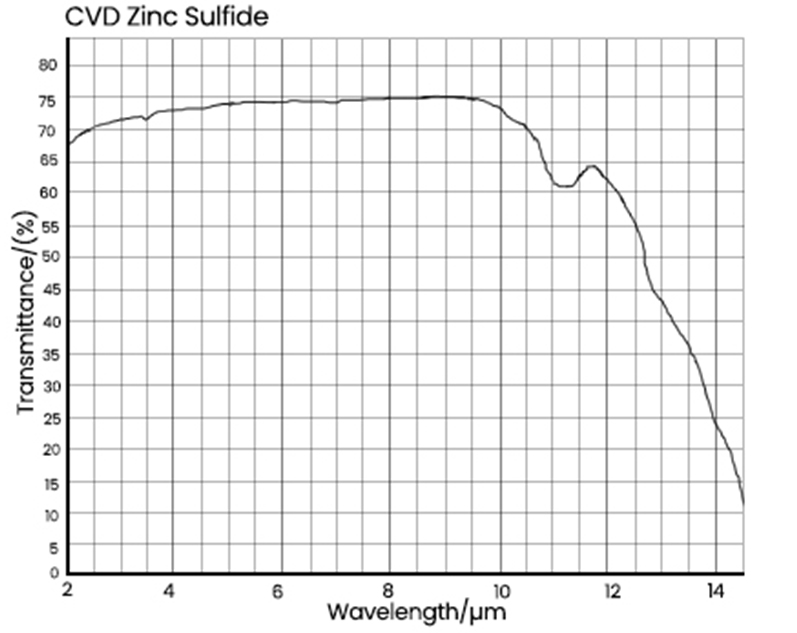

透过率
